為什么水粉低落在荷葉表面時，會凝結(jié)成珠，而且達到超疏水的效果，水分不留一點水痕。其實是因為荷葉表面的乳突（平均直徑5~9μm)上還存在納米結(jié)構(gòu)（124.3±3.2）nm，這種微米結(jié)構(gòu)與納米結(jié)構(gòu)相結(jié)合的階層結(jié)構(gòu)是產(chǎn)生超疏水和自清潔效應(yīng)的根本原因，合適的表面粗糙度對于構(gòu)建疏水性自清潔表面非常重要。有人提出了提出了固體粗糙表面的接觸角方程，引入了粗糙度因子r（粗糙面實際面積與幾何投影面積的比率，r≥1）。

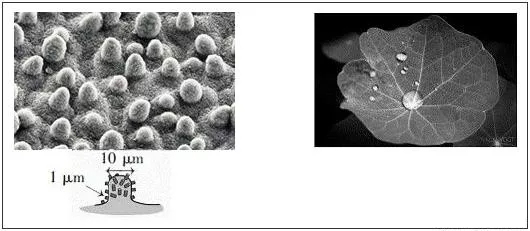

（圖1 荷葉表面的微觀結(jié)構(gòu)及超疏水效果）
提高固體表面粗糙度，對于疏水表面（θ＞90°，cosθ為負值；而親水表面θ＜90°，cosθ為正值，提高粗糙度可形成超親水表面）則可大大提高其疏水性，水接觸角可高達150°以上。根據(jù)疏水理論，浸潤性由固體表面的化學(xué)組成和微觀幾何結(jié)構(gòu)共同組成,一定的表面微觀粗糙度不僅可以增大表面靜態(tài)接觸角,進一步增加表面疏水性,而且更重要的是可以賦予疏水性表面較小的滾動角,從而改變水滴在疏水性表面的動態(tài)過程。而有人在此基礎(chǔ)上考慮到實際當(dāng)中固-液界面間的空氣氣泡，提出了應(yīng)用更為廣泛的模型和方程，其中f為液體接觸固體表面的分數(shù)。超疏水涂膜的獲得源于自然界，可通過仿生的方法人工構(gòu)建粗糙表面并進行疏水修飾8。固體表面潤濕模型見圖2。

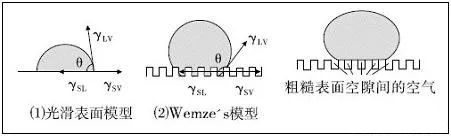

（圖2 固體表面潤濕模型）
接觸角方程如下：
式中：γSV、γSL、γLV分別為固-氣、固-液、氣-液間的界面張力；Φ為相關(guān)系數(shù)；θS為光滑表面的接觸角；θr為粗糙表面的接觸角；r為粗糙度因子；f為液體接觸固體表面的面積分數(shù)。
荷葉效應(yīng)疏水劑形成的涂膜，必須同時具備三方面的特性:
⑴具有低表面能的疏水性表面；
⑵合適的表面粗糙度；
⑶低滾動角。
（點擊圖片查看更多）
通過2種方法可實現(xiàn)荷葉效應(yīng)：一種是加入超強疏水劑，使涂膜表面具有超低表面能，灰塵不易黏附；另外一種是模擬荷葉表面的凹凸微觀結(jié)構(gòu)設(shè)計涂膜表面，降低污染物與涂膜的接觸面積，使污染物不能黏附在涂膜表面，而只能松散地堆積在表面的凹凸處，從而容易被雨水沖刷干凈。
原創(chuàng)作者：澳達 原創(chuàng)內(nèi)容鏈接：http://www.ss96888.com/362.html，轉(zhuǎn)載請注明出處
標(biāo)簽：疏水劑，涂料疏水劑，荷葉疏水劑
上一篇：為什么在油墨體系中，蠟乳液效果比蠟粉更有效果
下一篇：涂料潤濕劑的潤濕、分散、流平和穩(wěn)定的應(yīng)用原理
